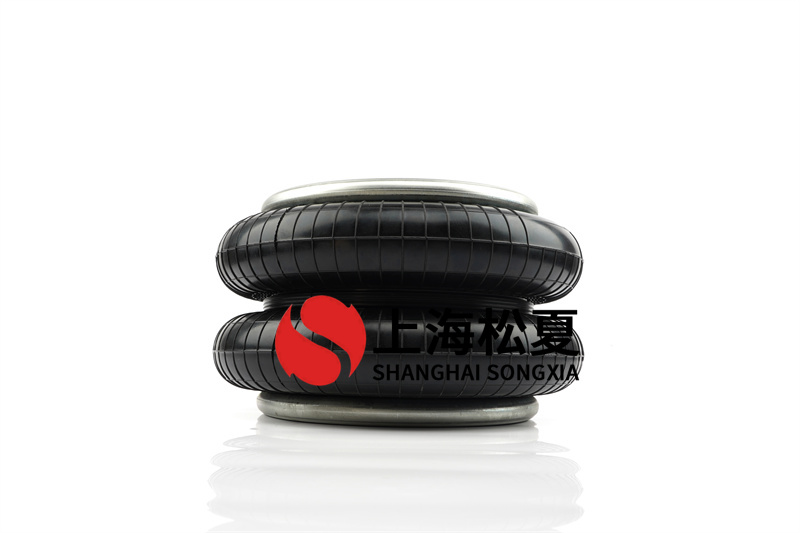

一、氣囊式氣缸的構造

1.鋼簾線層，內橡膠層和外橡膠層或鋼絲圈通過壓模和硫化橡膠，以產生軟性體，這是一種運用打氣空氣中的流體密度完成彈力功能性的橡膠元器件，統稱空氣彈簧。

2.該模塊由橡膠空氣彈簧，上底座，下底座活塞桿和減震膠墊構成，形成一個含有封閉式制動氣室的總體。

3.按照其樣子分成膠囊型，膜型套筒規格型三類。依據密封構造，它分成四類：工作壓力自密封，邊緣夾持，腋角密封和混和密封。

4.氣囊式氣缸減震器的負荷主要是由電纜線擔負。鋼簾線的疊加層數主要是由2層構成，有特別要求的商品由4層鋼簾線構成。

內部結構橡膠主要運用于密封，外界橡膠不但用以密封，并且用以維護。

二、氣囊式氣缸工作原理

氣囊式氣缸工作的時候，內部結構內腔中充斥著壓縮氣體，構成了壓縮氣體柱。

伴隨著振動載荷的增加，彈簧的高度減少，內壁的體積縮減，彈簧的彎曲剛度增加，內壁氣柱的有效支撐總面積增加。這時，氣囊式氣缸工作的承載力增加。當振動載荷減少時，彈簧的高度增加，內壁的容積增加，彈簧的彎曲剛度減少，內壁氣柱的有效支撐總面積減少。這時，彈簧的承載力減低。

那樣，在氣囊式氣缸的有效行程安排內，伴隨著震動負荷的增加減少及其震幅和震動負荷的增加，空氣彈簧的高度，內腔容積和承載力將進行光滑靈活多變的傳送獲得有效管理。
